Рассматриваемый УКВ ЧМ приемник является простым, дешевым и доступным для повторения устройством, работающим в диапазоне 88...108 МГц. Сегодня на рынке бытовой техники представлено большое количество разнообразных радиоприемников - от карманных, до стационарных. Приемники с цифровым управлением отличаются высоким качеством звука и имеют хорошую чувствительность. Однако, их стоимость несоизмеримо велика.

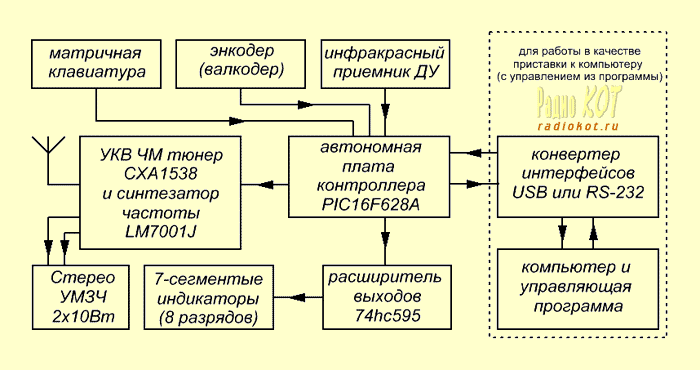

Предлагаемый приемник наряду с развитыми сервисными функциями имеет простое и интуитивно понятное управление, высокую чувствительность, избирательность и помехоустойчивость. Сам приемник собран на микросхеме CXA1538 фирмы SONY. Основные технические характеристики этой микросхемы в таблице: Цифровое управление приемником обеспечивается благодаря использованию частотного синтезатора. Нами использована микросхема LM7001J фирмы SANYO, которая является синтезатором частоты с фазовой автоподстройкой частоты. Данная микросхема дешевая и доступная, часто применяется в зарубежной бытовой радиоприемной технике. Для соединения модулей с платой микроконтроллера удобно использовать штыревые разъемы типа PLS (однорядные с шагом 2,54 мм); соответственно, для кабеля понадобятся гнезда с контактами типа BLS (однорядные с шагом 2,54 мм) и кримпер 6PK-301U (клещи обжимные) для заделки разъемов на кабель. Ниже рисунок печатной платы и фото контроллера. Выбор семисегментных индикаторов в качестве элементов индикации обусловлен "социальным заказом" определенной части радиолюбителей. Схемотехника приемника ориентирована на использование индикатора АЛС318А(В), который успешно выпускался и использовался в конце 20-века. Кроме этого индикатора можно использовать ЛЮБЫЕ ДРУГИЕ однотипные семисегментные индикаторы, включенные по следующей схеме: По этой схеме нами был собран 9-разрядный индикатор на элементах типа BRIGHT LED BT-A512RD. Ниже плата и фото индикатора: А вот так выглядит индикатор АЛС318А в работе. Довольно компактный размер, яркое свечение, необычный "лупоглазый" внешний вид оставили приятные впечатления. Необходимо отметить, что существует дешевый набор деталей (KIT) для самостоятельной сборки 9-разрядного семисегментного индикатора с общим катодом для замены АЛС318А(В). По ссылке А ссылку вам даст автор данного опуса после Конкурса. Прим. Кота. вы можете приобрести указанный набор - 70 руб. (расценивайте это как полезную информацию). Ниже фото набора: Достоинства такого решения - высокая яркость, широкий угол обзора и, главное, доступность. Семисегментные индикаторы всегда доступны в продаже и каждый может для себя сам решить, какой ему индикатор по вкусу - большой или маленький, красный, зеленый или иных цветов свечения. Сопротивления определяют яркость свечения сегментов индикатора. Практика показала, что при включении индикаторов BRIGHT LED BT-A512RD можно обойтись без сопротивлений, то есть подключать напрямую к 74hc595. Ниже рисунок печатной платы и фото расширителя: Органы управления традиционные: кнопочная матричная клавиатура, энкодер и пульт дистанционного управления. Клавиатура может быть любой на ваш вкус - от тактовых кнопок, до типовых пленочных клавиатур. Пленочная клавиатура имеет прочную липкую основу (как скотч), что позволяет легко наклеивать её на корпус устройства. Для подключения шлейфа пленочной клавиатуры удобно использовать разъемы серии FB-x, например, FB-12R. Энкодер механический инкрементирующий, например, PEC16 или любой из серии EC11. ИК-приемник, например, TSOP1736 (Vishay), SFH-506 (Siemens), TFMS5360 (Temic), ILM5360 (ПО "Интеграл"). Работа приемника успешно протестирована с различными пультами в формате RC5. Ниже фотография одного из пультов. УКВ ЧМ тюнер содержит минимум радиодеталей и не содержит редких или дорогих элементов. Микросхемы CXA1538 и LM7001J сопряжены по традиционным схемам включения. Эти микросхемы можно установить на панели. Полярные конденсаторы электролитические, остальные - керамические. Катушки индуктивности бескаркасные без сердечников, изготовить их просто, намотав на оправке диаметром 2,5 мм (например, на сверле) проводом ПЭЛ-0,5. Керамические радиочастотный фильтр и резонатор на частоту 10,7 МГц. Применение резонаторов и фильтров существенно облегчает настройку приемника. Ниже рисунок печатной платы и фото УКВ ЧМ тюнера:
На печатной плате тюнера предусмотрены посадочные места под так называемый входной антенный фильтр. На практике выяснилось, что он не нужен и в связи с этим не был распаян на плате (на схеме входной фильтр не отображен). Обратите внимание, для конвертера на MAX232 требуется подача питания +5В. Для конвертера на FT232RL питание не требуется, т.к. оно берется с линий питания порта ("исходящие" +5В предусмотрены для будущих проектов).
Ниже рисунок платы и фото конвертера интерфейсов на FT232RL.
Конвертеры не требуют настройки. Плату контроллера и плату сопряжения необходимо по линиям приёма-передачи включать перекрестно: линию Tx контроллера к линии Rx конвертера, а линию Tx конвертера к линии Rx контроллера. Напоминаю, линия питания +5В в сторону FT232RL не нужна (не соединять!). Настройки программы сохраняются в текстовый файл "FM.ini". При желании этот файл можно отредактировать вручную. Надеюсь, что этот проект вам понравился, продолжение которого найдет свое отражение в проекте телевизионного тюнера. Файлы: Печатные платы в формате SL 4.0. Прошивки (ОА, ОК) МК с исходником. По материалам www.radiokot.ru |
